SVC Sistemi Nedir?
Günümüz endüstriyel tesislerinde ve ticari binalarda enerji profili hızla değişiyor. Kapasitif karakteristikli yüklerin artışı ve milisaniyeler içinde devreye girip çıkan dinamik yükler, geleneksel kompanzasyon sistemlerini yetersiz bırakmaktadır. Grup Arge olarak geliştirdiğimiz SVC Sistemi, klasik yöntemlerin sınırlarını aşarak işletmelere tam çözüm ve yüksek verimlilik sunuyor.
“Yeni Nesil Kompanzasyon Sistemi ‘’Static Var Compensation System ” ilk olarak 2009 yılında Grup ARGE tarafından geliştirilerek piyasada AG sistemlerde kullanılmaya başlanmıştır.”
Geleneksel Sistemler Neden Yetersiz Kalıyor?
Klasik kompanzasyon sistemleri, belirli büyüklükteki kondansatör veya reaktör gruplarının (kademelerin) devreye alınması mantığıyla çalışır. Ancak bu yapı iki temel sorunla karşı karşıyadır:
- Hassasiyet Eksikliği: Klasik röleler sadece eldeki kademe güçleri kadar cevap üretebilir. İşletmenin ihtiyacı olan reaktif güç ile eldeki kademe tutmadığında, sistem “en yakın” değeri seçer. Bu durum, “artık reaktif enerji” oluşmasına ve faturada ceza riskine yol açar.
- Hız Bariyeri: Mekanik kontaktörler vasıtasıyla yapılan anahtarlama, hem fiziksel bir gecikmeye (saniye mertebesinde) neden olur hem de sık devreye girip çıkma sonucunda mekanik aşınmaya yol açarak bakım maliyetlerini artırır.
SVC Teknolojisi Nasıl Çalışır?

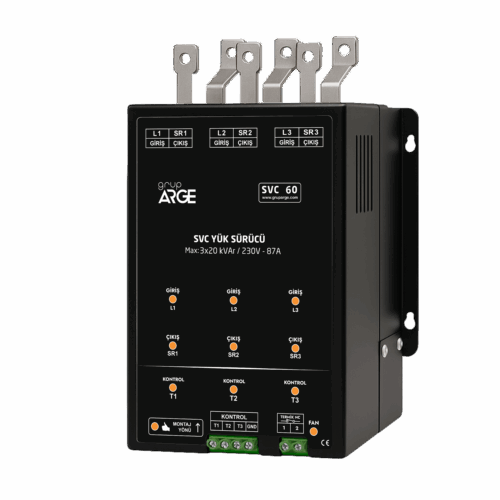

SVC sistemi; akıllı SVC özellikli bir Röle, Şönt Reaktörler ve bu reaktörleri devreye alan Tristörlü Sürücüden oluşur.
SVC sisteminde şönt reaktörlerin gücü, tristörler aracılığıyla belirli açılarda tetiklenerek kontrol edilir. Bu reaktörler, her biri 1000 adımda olmak üzere toplamda 3000 adımda hassas bir şekilde ayarlanabilir. SVC Sürücüleri 3 adet monofaze şönt reaktörü sürecek şekilde tasarlanmıştır. Bu sayede, her biri ayrı faza bağlı olan bu reaktörlerin güçleri bağımsız ve istenilen gücü sağlayacak şekilde kontrol edilir.

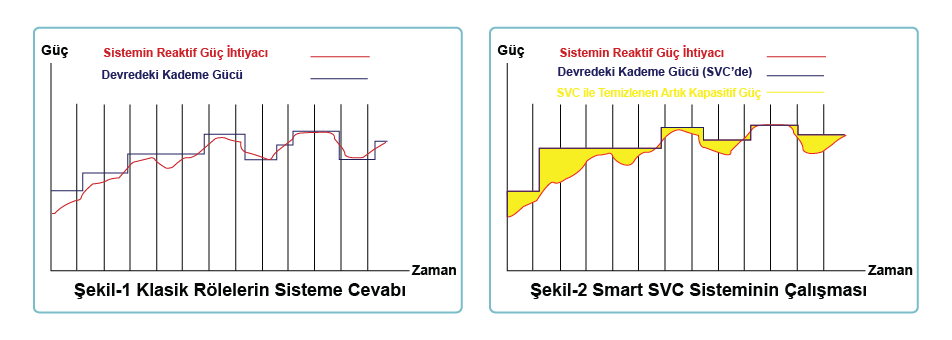

Şekil-1’de görüleceği üzere klasik röleler mevcut kondansatörler ile en iyi cevabı verdiği zaman bile sistemin ihtiyacı ile toplam kademe gücü arasında yine de farklar kalmaktadır. Bu farklar, özellikle hızlı sistemlerde, zamanla birikerek ceza oranlarının aşılmasına neden olabilmektedir. Buna çözüm olarak SVC röle, sistemin kapasitif yük ihtiyacını kendi kondansatör kademelerini kullanarak elde eder. Kalan kapasitif farkları ise endüktif bobinlerinin güçlerini ayarlayarak kompanze eder. Şekil-2’de SVC sisteminin çalışması gösterilmiştir.
Neden SVC Sistemi? İşletmenize Sağladığı Kritik Avantajlar
SVC Sistemi, işletmenizin enerji maliyetlerini optimize eden akıllı bir asistandır:
- Ultra Hızlı Tepki (20 ms): SVC sistemi, 20 ms içinde cevap üreterek vinç, pres ve punta kaynağı gibi değişken yüklere sahip işletmelerde kesin çözüm sunar.
- Küçük Yüklerde Yüksek Başarı: Çok küçük işletmelerde veya çevrim oranı büyük akım trafolarının olduğu devasa tesislerde, aktif güç çok düştüğünde cezai limitlerin altında kalabilmek için reaktifi daha hassas kompanze etmek gerekir. SVC Sistemi reaktifi hassas bir şekilde kompanze ederek hata payını sıfıra indirir.
- Bağımsız Faz Kontrolü: Dengesiz yüklerin olduğu işletmelerde, her biri ayrı faza bağlı olan reaktörlerin güçleri bağımsız ve istenilen gücü sağlayacak şekilde kontrol edilerek optimum çözüm sağlanır.
- Ekipman Dostu: Yarı iletken (tristör) kontrollü anahtarlama sayesinde ark oluşmaz; bu da kondansatör ve kontaktör ömürlerini klasik sistemlere göre kat kat uzatır.
- Daha Az Karmaşa, Daha Az Maliyet: Onlarca monofaze kademe, kontaktör ve sigorta kalabalığına son verir. Daha az kademe ile daha yüksek performans sağlar, montaj işçiliğini ve pano boyutlarını minimize eder.
Sektörel Çözümler: Smart SVC Nerede Fark Yaratır?
Her işletmenin enerji karakteri farklıdır. SVC Sistemi bu farklılıklara esnek çözümler sunar:
- Yakıt İstasyonları: Çok sayıda monofaze kondansatör yerine, Smart SVC ile 5-6 kademe kullanarak reaktif oranları %2-3 gibi rekor seviyelerde tutabilirsiniz.
- Banka Şubeleri ve Ofisler: UPS ve IT cihazlarının yoğun olduğu kapasitif ağırlıklı ve dengesiz yükleri, sabit değerli şönt reaktör desteğiyle kesintisiz yönetir.
- Marketler ve Soğuk Hava Depoları: Mevsimsel yük değişimlerine (klimalar, dolaplar) karşı reaktörlerin esnekliği ile tam uyum sağlar.
- Sanayi (Kaynak, Pres, Vinç): Hızlı yük değişimlerinde reaktif ceza riskini ortadan kaldırır; “akıllı kademe testi” ile sistemin her zaman güncel değerlerle çalışmasını sağlar.
- Okullar ve Bürolar: Akşam saatlerinde veya tatillerde aktif güç neredeyse sıfıra iner. SVC Sisteminin 3mA algılama eşiği, bu düşük güçlerde dahi devreye girerek hassas bir şekilde otomatik yönetir ve hatasız kompanzasyon sağlar.
Geleceğe Hazır Olun
Enerji yönetmelikleri dünyada ve Türkiye’de giderek sıkılaşıyor. Reaktif ceza sınırlarının gelecekte daha da düşürülme ihtimaline karşı Grup Arge SVC Sistemini kullanan işletmeler şimdiden hazır.
Grup Arge SVC Sistemi, sadece cezadan kurtarmakla kalmaz; bakım periyotlarını uzatır, güç akış grafikleriyle işletmenizin analizini kolaylaştırır ve enerjinizi verimli kullanmanızı sağlar.
Enerjiniz cezalara değil, üretime gitsin.
