Şönt Reaktörleri
OG kabloları, UPS’ler, Elektronik balastlı aydınlatma elemanları kapasitif karakterlidir. Bu tür yüklerin bulunduğu işletmelerde reaktif güç ihtiyacını karşılamak ve reaktif oranları istenilen sınırlarda tutabilmek için şönt reaktörlere ihtiyaç duyulur.
Gün geçtikçe işletmelerin yük profili değişiklik göstermektedir. Eskiden sadece kondansatör bağlamak ile yapılan kompanzasyon yeterli olmaktaydı. Fakat artık işletmelerde kapasitif karakteristikli cihazların sayısı sürekli artmaktadır. Dolayısıyla doğru bir kompanzasyon için kondansatörlerle birlikte şönt reaktörleri de kullanmak gerekmektedir. İşletmelerin büyüklüğüne ve yük profiline göre kullanılacak şönt reaktör büyüklüğü değişmektedir. İşletme doğru bir şekilde analiz edildikten sonra maliyette göz önünde bulundurularak en uygun şönt reaktörü seçilmelidir.
Şönt Reaktörleri
OG kabloları, UPS’ler, Elektronik balastlı aydınlatma elemanları kapasitif karakterlidir. Bu tür yüklerin bulunduğu işletmelerde reaktif güç ihtiyacını karşılamak ve reaktif oranları istenilen sınırlarda tutabilmek için şönt reaktörlere ihtiyaç duyulur.
Gün geçtikçe işletmelerin yük profili değişiklik göstermektedir. Eskiden sadece kondansatör bağlamak ile yapılan kompanzasyon yeterli olmaktaydı. Fakat artık işletmelerde kapasitif karakteristikli cihazların sayısı sürekli artmaktadır. Dolayısıyla doğru bir kompanzasyon için kondansatörlerle birlikte şönt reaktörleri de kullanmak gerekmektedir. İşletmelerin büyüklüğüne ve yük profiline göre kullanılacak şönt reaktör büyüklüğü değişmektedir. İşletme doğru bir şekilde analiz edildikten sonra maliyette göz önünde bulundurularak en uygun şönt reaktörü seçilmelidir.
Ürün Detayları
Monofaze Şönt Reaktörler
Ürün Kodu | Ürün Adı | Ürün Açıklaması | Gerilim 230(V) | Akım(A) | Termik Koruma | Boyutlar(mm) (En-Boy-Derinlik) |
Kg | Güç(kVAr) |
---|---|---|---|---|---|---|---|---|
GA5101 | SRM 1.0 | 1.0 kVAr MONOFAZE ŞÖNT REAKTÖR | + | 4.34 | + | 150x130x100 | 6,0 | 1.00 |
GA5102 | SRM 1.5 | 1.5 kVAr MONOFAZE ŞÖNT REAKTÖR | + | 6.52 | + | 150x130x145 | 9,0 | 1.50 |
GA5103 | SRM 3.0 | 3.0 kVAr MONOFAZE ŞÖNT REAKTÖR | + | 13.04 | + | 190x165x150 | 17,0 | 3.00 |
GA5104 | SRM 5.0 | 5.0 kVAr MONOFAZE ŞÖNT REAKTÖR | + | 21.73 | + | 205x260x120 | 17,5 | 5.00 |
GA5105 | SRM 7.5 | 7.5 kVAr MONOFAZE ŞÖNT REAKTÖR | + | 32.60 | + | 250x310x140 | 27,0 | 7.50 |
GA5106 | SRM 10.0 | 10.0 kVAr MONOFAZE ŞÖNT REAKTÖR | + | 43.40 | + | 195x250x190 | 35,0 | 10.0 |

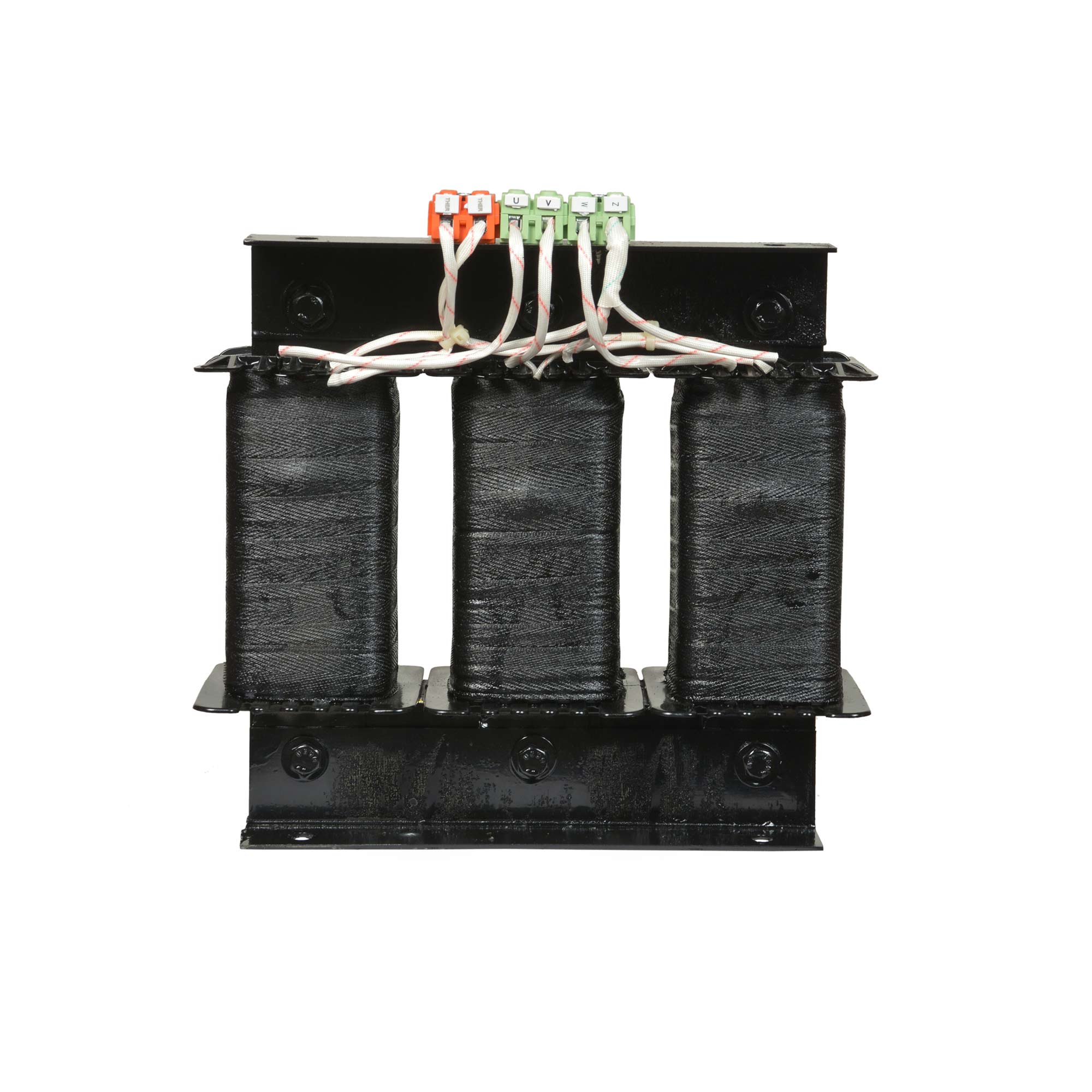

Trifaze Şönt Reaktörler
Ürün Kodu | Ürün Adı | Ürün Açıklaması | Güç(kVAr) | Gerilim 400(V) | Akım(A) | Termik Koruma | Boyutlar(mm) (En-Boy-Derinlik) |
Kg |
---|---|---|---|---|---|---|---|---|
GA5201 | SRT 0.5 | 0.5 kVAr TRİFAZE ŞÖNT REAKTÖR | 0.5 | + | 0.72 | + | 180x155x110 | 8,00 |
GA5202 | SRT 1.0 | 1.0 kVAr TRİFAZE ŞÖNT REAKTÖR | 1.0 | + | 1.44 | + | 240x205x115 | 11,5 |
GA5203 | SRT 1.5 | 1.5 kVAr TRİFAZE ŞÖNT REAKTÖR | 1.5 | + | 2.16 | + | 240x205x125 | 14,5 |
GA5204 | SRT 2.5 | 2.5 kVAr TRİFAZE ŞÖNT REAKTÖR | 2.5 | + | 3.60 | + | 240x205x135 | 17,0 |
GA5205 | SRT 5.0 | 5.0 kVAr TRİFAZE ŞÖNT REAKTÖR | 5.0 | + | 7.21 | + | 300x255x140 | 27,0 |
GA5206 | SRT 7.5 | 7.5 kVAr TRİFAZE ŞÖNT REAKTÖR | 7.5 | + | 10.82 | + | 300x250x205 | 39,0 |
GA5207 | SRT 10.0 | 10.0 kVAr TRİFAZE ŞÖNT REAKTÖR | 10.0 | + | 14.43 | + | 250x310x150 | 46,0 |
GA5208 | SRT 12.5 | 12.5 kVAr TRİFAZE ŞÖNT REAKTÖR | 12.5 | + | 18.04 | + | 390x300x170 | 64,0 |
GA5209 | SRT 15.0 | 15.0 kVAr TRİFAZE ŞÖNT REAKTÖR | 15.0 | + | 21.65 | + | 390x300x180 | 68,0 |
GA5210 | SRT 20.0 | 20.0 kVAr TRİFAZE ŞÖNT REAKTÖR | 20.0 | + | 28.86 | + | 460x350x200 | 84,0 |
GA5211 | SRT 25.0 | 25.0 kVAr TRİFAZE ŞÖNT REAKTÖR | 25.0 | + | 36.08 | + | 460x350x210 | 104,0 |
GA5212 | SRT 50.0 | 50.0 kVAr TRİFAZE ŞÖNT REAKTÖR | 50.0 | + | 72.17 | + | 560x480x270 | 200,0 |
Bütün Trifaze şönt reaktörler termik korumalıdır.
