Grup Arge Mühendisliğiyle Endüstriyel Kaçak Akım Koruması: KAR ve TAT Serisi

Grup Arge Mühendisliğiyle Endüstriyel Kaçak Akım Koruması: KAR ve TAT Serisi



Elektrik tesisatlarında güvenliğin sağlanması, hem insan hayatının korunması hem de sistemlerin sürdürülebilirliği açısından en kritik aşamalardan biridir. Bu güvenliğin temel yapı taşlarını oluşturan kaçak akım koruma sistemleri, endüstriyel tesislerden ticari binalara kadar her alanda zorunlu ve hayati bir altyapı sunar. Grup Arge olarak geliştirdiğimiz Kaçak Akım Rölesi ve Toroidal Akım Trafosu ürün grubumuz, bu altyapıyı en hassas ve güvenli şekilde kurmanıza olanak tanır.

Aşağıda, kaçak akım koruma sistemlerinin çalışma prensiplerini, Grup Arge ürünlerinin teknik avantajlarını ve tesisat altyapısında dikkat edilmesi gereken kritik detayları bulabilirsiniz.



Kaçak Akım Nedir? Nasıl Oluşur?



Kusursuz çalışan bir elektrik tesisatında akım, faz (canlı) hattından cihaza girer ve işlevini tamamladıktan sonra nötr hattı üzerinden sisteme geri döner. Bu ideal senaryoda, faz ve nötr akımları arasında herhangi bir fark bulunmaz ve akımlar birbirine eşittir.

Ancak iletkenlerde bir zedelenme veya cihazda bir izolasyon zafiyeti oluştuğunda, akımın bir kısmı nötr hattı yerine farklı bir iletken (cihazın metal gövdesi, ıslak zemin veya insan vücudu) üzerinden toprağa yönelir. Bu durumda faz ve nötr akımları arasında bir fark oluşur ve bu durum kaçak akımın varlığını gösterir.

Elektrik akımının planlanan rotasından saparak toprağa akmasına yol açan başlıca etkenler şunlardır:

• Yalıtım (İzolasyon) Hataları: Kabloların etrafındaki koruyucu kılıfların zamanla aşınması, aşırı ısınma sonucu erimesi veya soyulması.
• Fiziksel Hasarlar: Tesisat kablolarının ezilmesi, kemirgenler tarafından zedelenmesi veya cihazların darbe alarak içlerindeki canlı uçların dış metal gövdeyle temas etmesi.
• Nem ve Su Teması: Suyun iletkenliği nedeniyle elektrikli cihazların veya açık kablo uçlarının suyla teması, akımın doğrudan toprağa veya ıslak zemine akması için bir köprü oluşturur.
• Yaşlanma ve Yıpranma: Uzun yıllar kullanılan elektrik motorları, rezistanslar ve bobin sargılarının yalıtım direncini kaybetmesi sonucu mikroskobik düzeyde başlayan ve zamanla büyüyen kaçaklar.

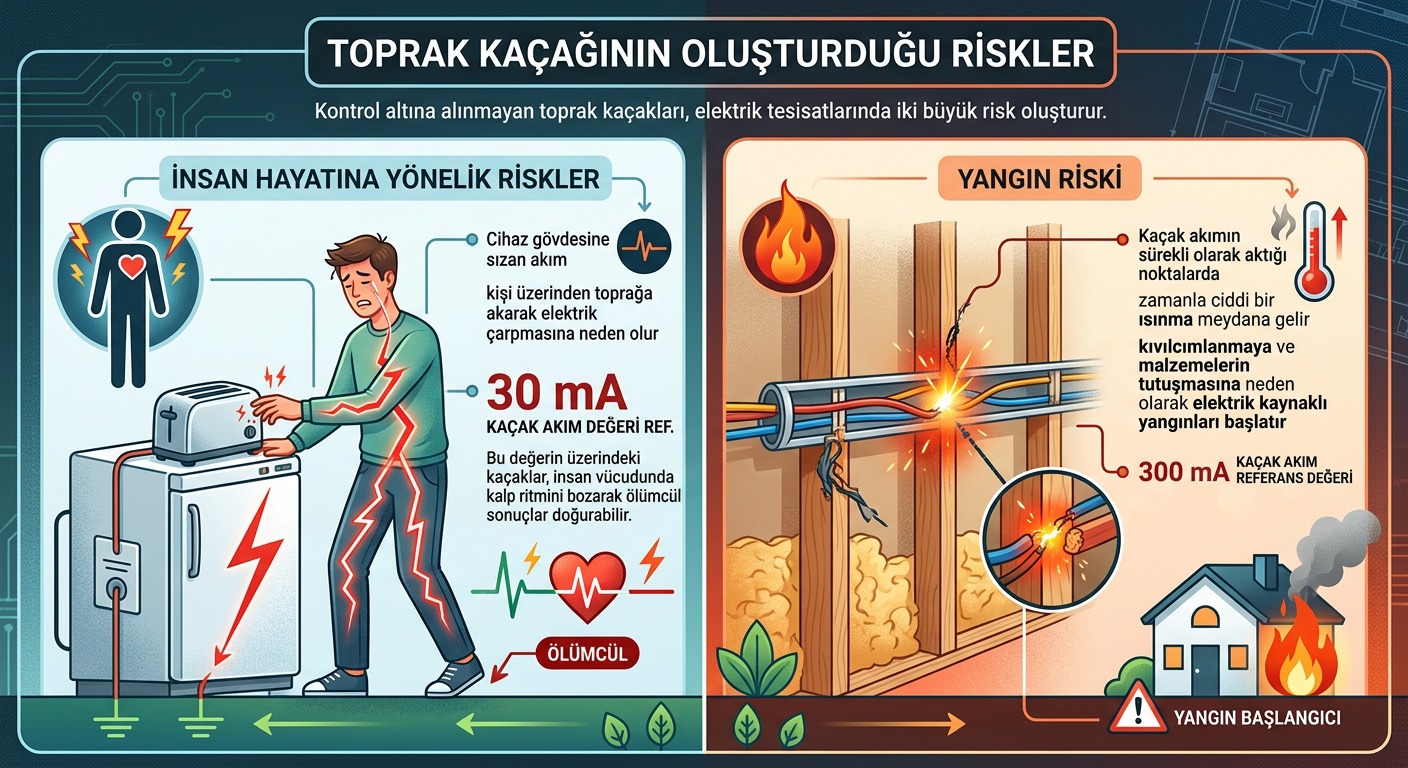

Toprak Kaçağının Oluşturduğu Riskler



Kontrol altına alınmayan toprak kaçakları, elektrik tesisatlarında iki büyük risk oluşturur:

• İnsan Hayatına Yönelik Riskler: Cihaz gövdesine sızan akım, cihaza dokunan kişi üzerinden toprağa akarak elektrik çarpmasına neden olur. İnsan hayatının korunması için 30 mA seviyesindeki kaçak akım değerleri referans alınmaktadır. Bu değerin üzerindeki kaçaklar, insan vücudunda kalp ritmini bozarak ölümcül sonuçlar doğurabilir.
• Yangın Riski: Kaçak akımın sürekli olarak aktığı noktalarda (örneğin ahşap, plastik veya yapısal izolasyon malzemeleri üzerinde) zamanla ciddi bir ısınma meydana gelir. Tesisin yangından korunması hedeflendiğinde kaçak akım referans değeri 300 mA olarak belirlenmiştir. Bu seviyedeki kaçaklar, kıvılcımlanmaya ve malzemelerin tutuşmasına neden olarak elektrik kaynaklı yangınları başlatır.





Kaçak Akım Koruma Sisteminin Çalışma Prensibi



Kaçak akım koruma sistemi, temelde hatta oluşan kaçak akımı algılayan bir toroid akım trafosu ve bu veriyi işleyerek devreyi kesen bir kaçak akım rölesinden oluşur.

• Toroidal akım trafoları, içinden geçen faz ve nötr akımlarını algılayarak manyetik bir alan oluşturur ve sekonder sargıda gerilim indükler.
• Sistemin normal işleyişinde giren ve çıkan akımlar birbirine eşittir; ancak faz ve nötr akımları arasında bir fark oluşursa, bu durum kaçak akımın varlığını gösterir.
• Toroidal trafo bu farkı algılayarak koruma mekanizmasını devreye sokar.
• Trafodan gelen bu kaçak akım değeri kaçak akım koruma rölesi tarafından ölçülür ve röle, devre kesicinin (şalterin) devreye girmesini sağlar.



Grup Arge Toroidal Kaçak Akım Röleleri (KAR01 ve KAR11)



Grup Arge Kaçak Akım Röleleri, 30 mA ile 30 A arasında geniş bir kaçak akım değer aralığında çalışabilmekte ve 0 ile 5 saniye arasında açma gecikme süresi sunmaktadır. Röleler üzerindeki gösterge LED’leri sayesinde kaçak akımın %25, %50 ve %75 seviyelerine ulaştığı kolaylıkla izlenebilmektedir.



Özellikle zorlu endüstriyel ortamlar için tasarlanan KAR11 modeli, gelişmiş bir harmonik filtreye sahiptir.

• Bu filtreleme özelliği sayesinde cihaz, hat üzerinde oluşan harmonik sinyallerden etkilenmez.
• Motor sürücüler, kesintisiz güç kaynakları (UPS), ark fırınları ve kaynak makinaları gibi yüksek harmoniğe sebep olan yüklerin bağlı olduğu panolarda rölenin hatalı açma yapması engellenir.
• Bu sayede harmonik barındıran ortamlarda da kesintisiz ve güvenli bir şekilde kullanılabilir.

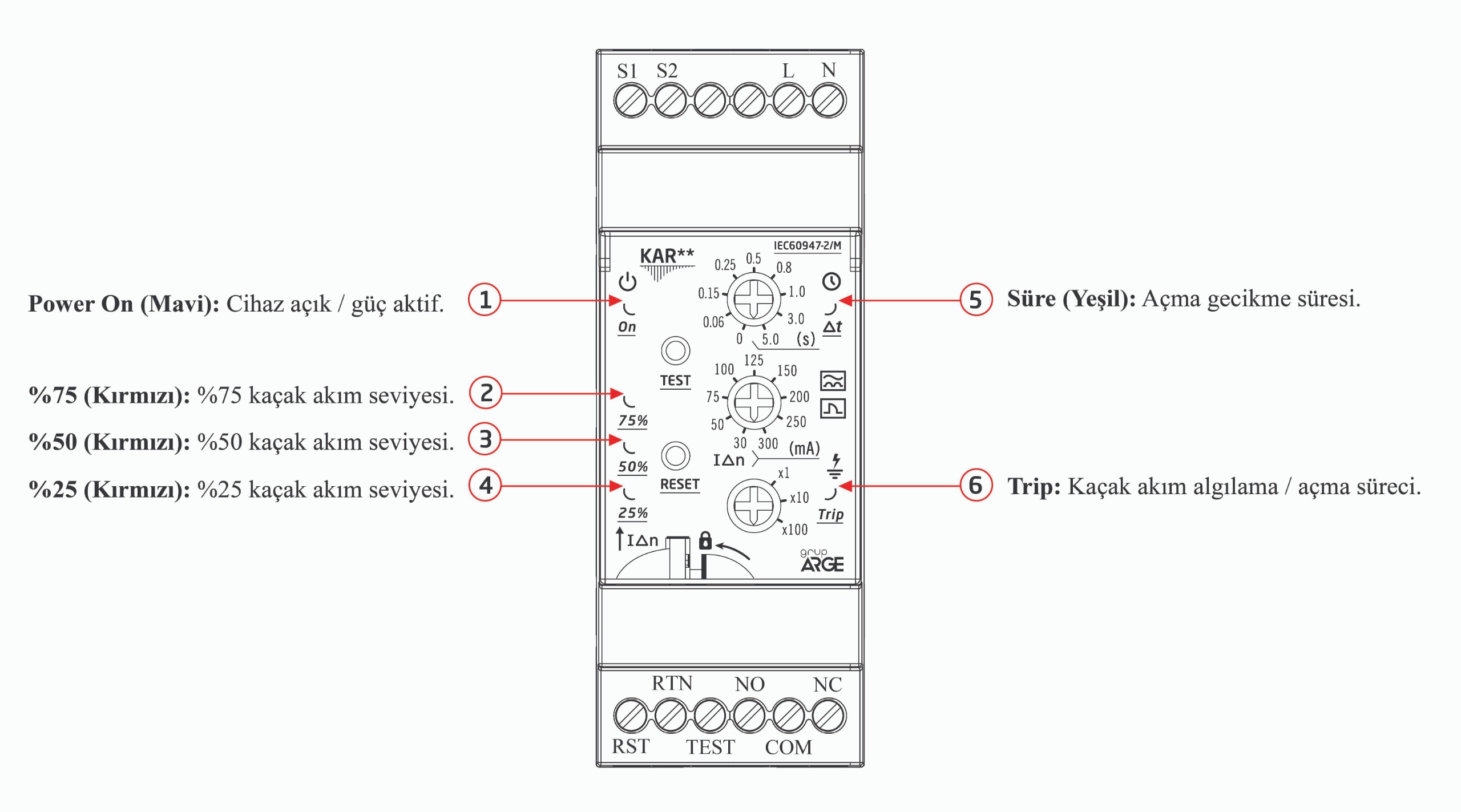

KAR01-KAR11 Kaçak Akım Rölesi Ön Görünümü

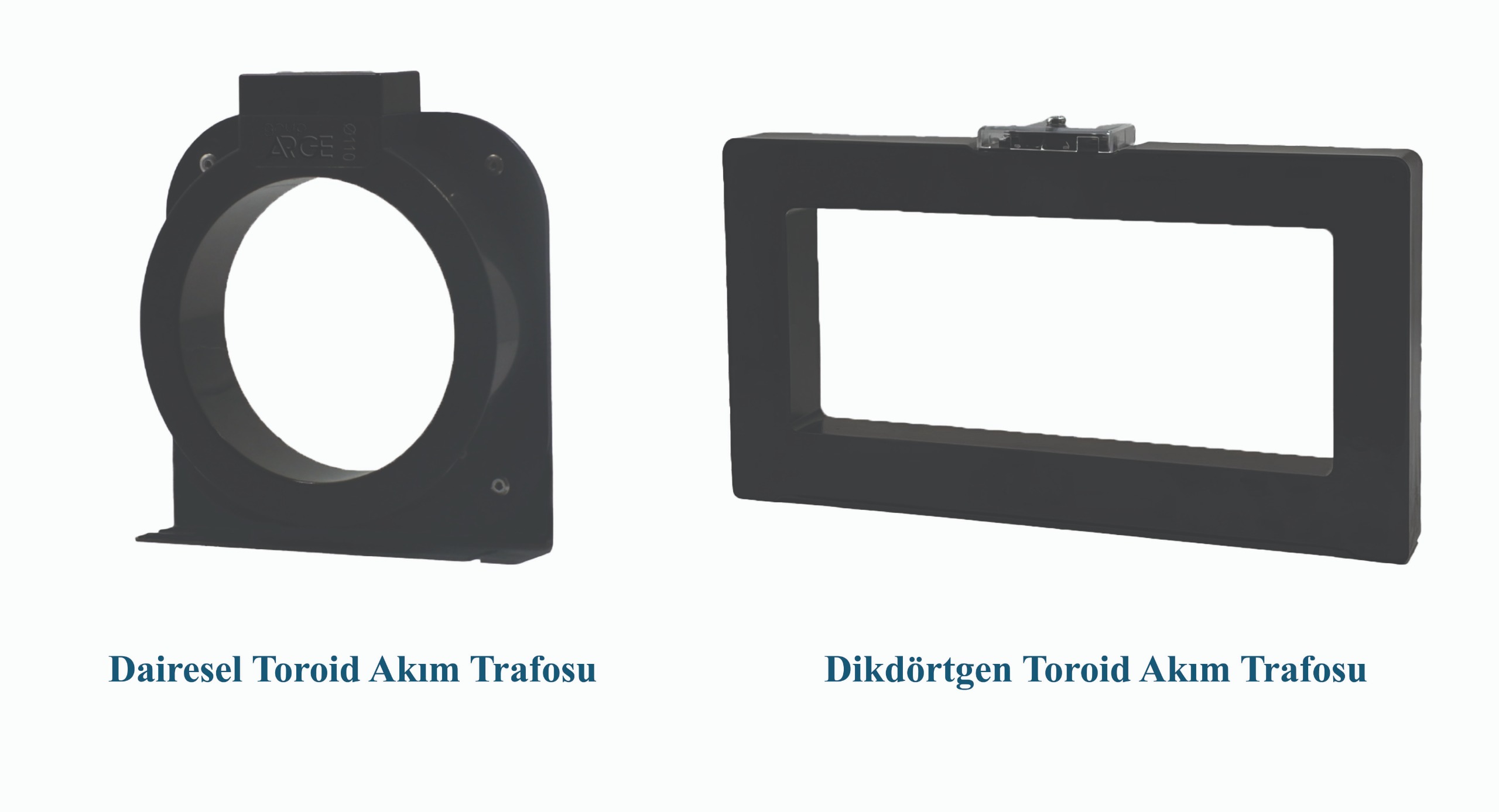

Yüksek Hassasiyet: Toroidal Akım Trafosu (TAT Serisi)



Kaçak akım rölesinin sahadaki gözü konumunda olan Toroidal Akım Trafoları (TAT), yüksek hassasiyetli ölçüm cihazlarıdır.

• Toroid tasarımı sayesinde cihazlar dış etkilere karşı yüksek direnç gösterir.
• Elektromanyetik parazitleri en aza indirir.
• Akım ölçüm doğruluğunu maksimum seviyeye çıkarır.
• Tesisatın fiziksel yapısına uyum sağlamak amacıyla iç çap ölçüsüne göre 40 mm, 80 mm, 110 mm, 160 mm, 210 mm ve 300 mm dairesel tiplerde üretilmektedir.
• Daha geniş bara ve kablo grupları için ise 280×115 mm ve 470×160 mm ebatlarında dikdörtgen modeller tercih edilebilmektedir.

Not: Toroidal akım trafoları son derece yüksek hassasiyete sahip ölçüm bileşenleridir. Ürünün lojistiği, taşınması, depolanması ve panoya montajı esnasında fiziksel bütünlüğünün korunması hayati önem taşır. Düşürme, sert darbe alma, üzerine aşırı baskı uygulanması veya zorlanarak monte edilmesi, toroid içerisindeki manyetik nüve ve sekonder sargı yapısında gözle görülmeyen mikro bozulmalara yol açabilir.

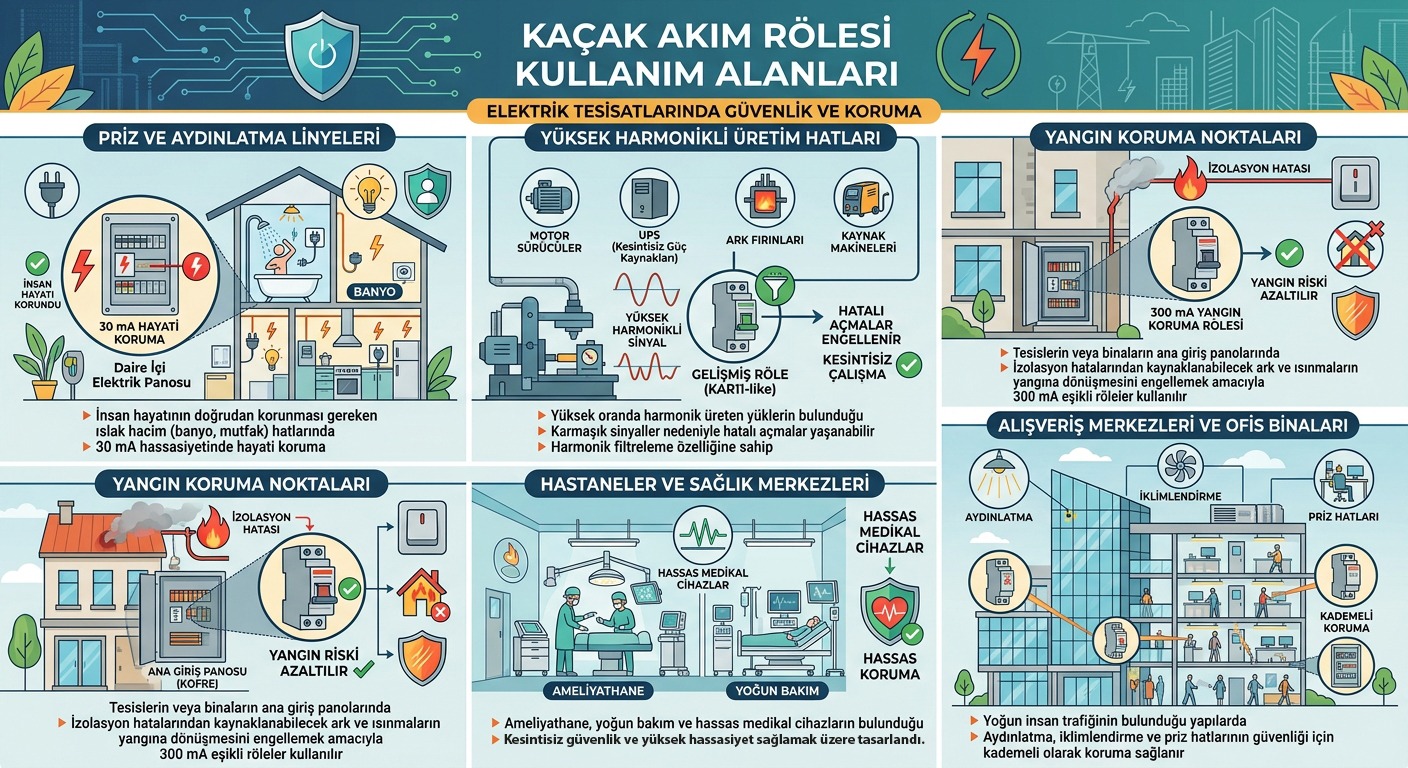

Kaçak Akım Rölesi Kullanım Alanları



• Priz ve Aydınlatma Linyeleri : İnsan hayatının doğrudan korunması gereken daire içi elektrik panolarında ve ıslak hacim (banyo, mutfak) hatlarında 30 mA hassasiyetinde hayati koruma amacıyla kullanılır.
• Yüksek Harmonikli Üretim Hatları: Motor sürücüler, kesintisiz güç kaynakları (UPS), ark fırınları ve kaynak makineleri gibi yüksek oranda harmonik üreten yüklerin bulunduğu hatlarda karmaşık sinyaller nedeniyle hatalı açmalar yaşanabilir. Bu tür endüstriyel ortamlarda harmonik filtreleme özelliğine sahip kaçak akım röleleri (KAR11 gibi) tercih edilir.
• Yangın Koruma Noktaları : Tesislerin veya binaların ana giriş panolarında (kofre), izolasyon hatalarından kaynaklanabilecek ark ve ısınmaların yangına dönüşmesini engellemek amacıyla 300 mA eşikli röleler kullanılır.
• Hastaneler ve Sağlık Merkezleri: Ameliyathane, yoğun bakım ve hassas medikal cihazların bulunduğu alanlarda kesintisiz güvenlik ve yüksek hassasiyet sağlamak üzere entegre edilir.
• Alışveriş Merkezleri ve Ofis Binaları: Yoğun insan trafiğinin bulunduğu yapılarda, aydınlatma, iklimlendirme ve priz hatlarının güvenliği için kademeli olarak koruma sağlanır.

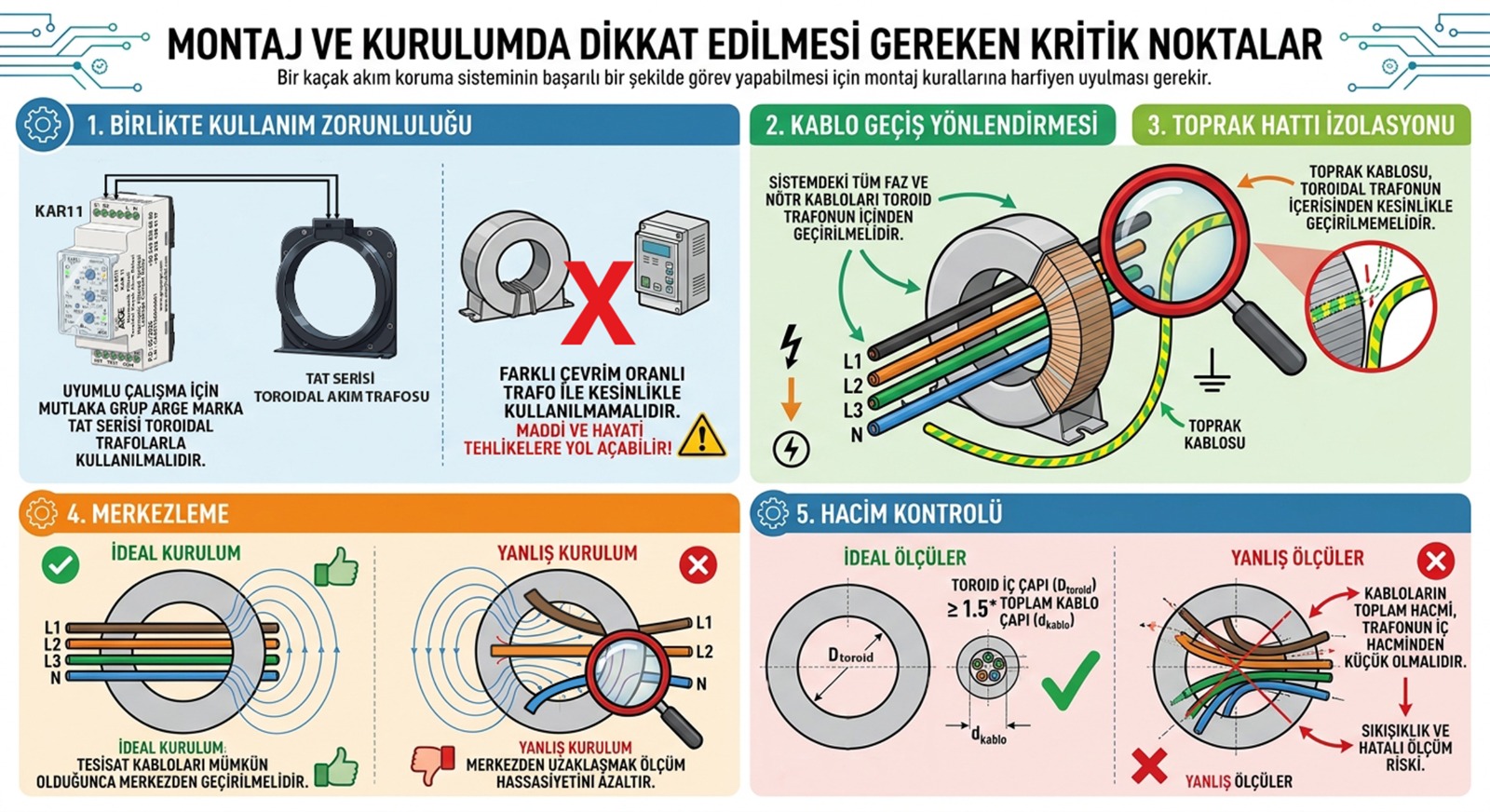

Montaj ve Kurulumda Dikkat Edilmesi Gereken Kritik Noktalar



Bir kaçak akım koruma sisteminin başarılı bir şekilde görev yapabilmesi için montaj kurallarına harfiyen uyulması gerekir. Tesisat altyapısında şu hususlara dikkat edilmelidir:

• Birlikte Kullanım Zorunluluğu: KAR01 ve KAR11 cihazları, uyumlu bir şekilde çalıştıkları için mutlaka Grup Arge marka TAT serisi toroidal akım trafolarıyla birlikte kullanılmalıdır. Farklı çevrim oranlı akım trafoları ile kullanılması maddi ve hayati tehlikelere yol açabileceğinden kesinlikle tavsiye edilmez.
• Kablo Geçiş Yönlendirmesi: Sistemdeki tüm faz kabloları ve (eğer varsa) nötr kablosu toroidal trafonun içinden geçirilmelidir.
• Toprak Hattı İzolasyonu: Toprak kablosu, toroidal trafonun içerisinden kesinlikle geçirilmemelidir.
• Merkezleme: Tesisat kabloları, ölçüm hassasiyetini korumak adına mümkün olduğunca toroidal akım trafosunun merkezinden geçirilmelidir.
• Hacim Kontrolü: Toroidal akım trafosu içerisinden geçecek faz ve nötr iletkenlerinin toplam hacmi, trafonun iç hacminden küçük olmalıdır. En ideal ölçüm için toroid iç çapının, toplam kablo çapının en az 1.5 katı büyüklüğünde olması gerekmektedir.



Tesislerinizde güvenli, standartlara uygun ve uzun ömürlü bir koruma altyapısı kurmak için ekipman seçiminin yanı sıra bu mühendislik detaylarının uygulanması büyük önem taşımaktadır.





Sonuç: Elektrik Güvenliğinde Grup Arge Güvencesi



Elektrik tesisatlarında can ve mal güvenliğini teminat altına almak; doğru mühendislik, yüksek kaliteli ekipman ve hassas uygulama süreçlerinin birleşimiyle mümkündür. İnsan hayatını ve tesis altyapınızı görünmez tehlikelere karşı kesintisiz korumak, olası yangın ve çarpılma risklerini minimuma indirmek için sisteminizi güvenilir bileşenlerle kurmanız kritik önem taşır. Siz de işletmelerinizde tam koruma ve emniyetli bir çalışma ortamı sağlamak için Grup Arge güvencesiyle geliştirilen KAR serisi Toroidal Kaçak Akım Röleleri ve TAT serisi Toroidal Akım Trafolarını güvenle tercih edebilirsiniz.
